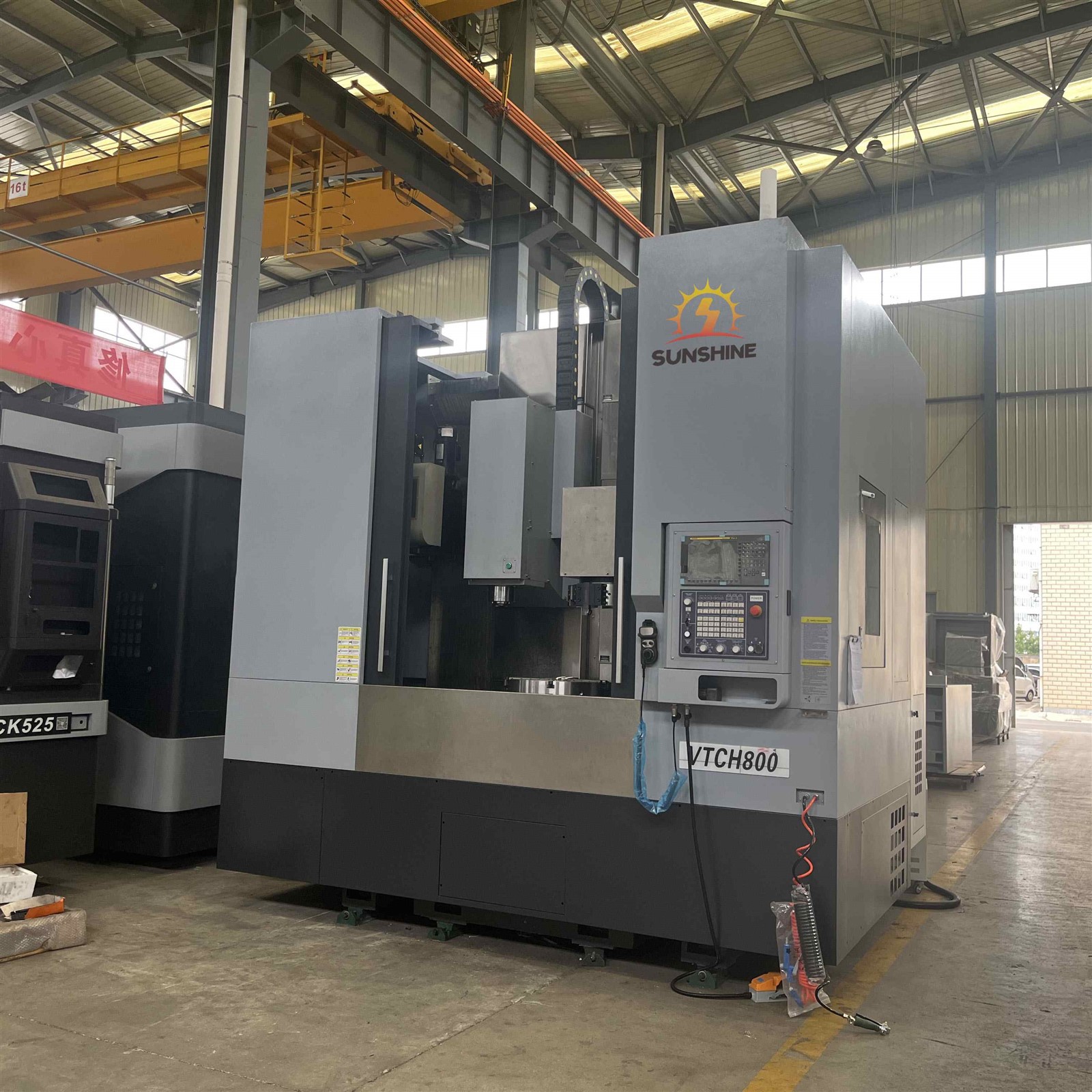

CNC vertikalno struganje-Alatna mašina za glodanje
Ako vam je potreban alat za cnc vertikalno okretanje-glodalica za pomoć u vašem poslovanju, budite sigurni da prodajete veleprodaju kod nas. Mi smo jedan od vodećih takvih proizvođača i dobavljača u Kini sa više od 20 godina istorije. Dostupna je i prilagođena usluga.
CNC vertikalna -alatna mašina za glodanje je multi-funkcionalna mašina za obradu koja integriše funkcije tokarenja i glodanja. Kroz integrirani dizajn, postiže visoku-preciznu obradu složenih dijelova. Prednosti CNC alatne mašine za vertikalno struganje-glodalice leže u njegovoj više-integraciji procesa, visokoj-preciznoj kontroli, visokoj-strukturi krutosti i inteligentnom radu. CNC alatne mašine za vertikalno struganje{10}}prikladne su za visoko{11}}precizna proizvodna polja kao što su vazduhoplovstvo, proizvodnja automobila, obrada kalupa i elektronska oprema.
| putovanja | X-osa, X'-osa | 450mm,450mm | Z{0}}osa, Z'-osa | 600mm,600mm |
| Kapacitet obrade | Maksimalni prečnik okretanja | φ700mm | Maksimalni prečnik obrade | φ600mm |
| Maksimalna visina okretanja | 600mm | --- | --- | |
| Vreteno | brzina vretena | 100-2000rpm | Snaga motora vretena (direktan pogon) | 22Kw |
| Oblik krajnjeg dijela vretena | A2-11 | Obrtni moment | Nazivni obrtni moment 600 NM | |
| Minimalno indeksiranje vretena | 1" | Brzina podvretena | 50-6000 | |
| Konus podvretena | BT40 | Snaga vretena (vreteno servo motora) | 7.5kw | |
| Udaljenost od nosa vretena do površine radnog stola | 100-700mm | --- | --- | |
| kupola, magacin alata | radna stanica | 8 | Central High | 125mm |
| Udaljenost između suprotnih strana glave rezača | 440mm | Tip magacina alata | disk | |
| Kapacitet magacina alata, tip držača alata | BT40-16 | Vrijeme promjene alata | 2.5sec | |
| vodič | Linearna vodilica za kotrljanje po X-osi | 2 komada, širine 55mm-1760mm | Z{0}}osovina kotrljanja linearna vodilica | 4 komada, širine 45mm-1250mm |
| Sistem za hlađenje rezanja | Motor za hlađenje | 450W | Izlaz pumpe | 30L |
| Kapacitet rezervoara za tečnost za rezanje | 150L | --- | --- | |
| Fabrička preciznost | Ponovljivost | ±0,005 mm | Preciznost pozicioniranja | ±0,01 mm |
| Jedinica za minimalno pozicioniranje | 0,001 mm | Indeksiranje vretena i preciznost pozicioniranja | ±0,002 stepena | |
| Ponovljivost indeksiranja vretena | ±0,002 stepena | --- | --- | |
| Ostali parametri opreme | neto težina | 9500kg | Površina (dužina × širina × visina) | 3200×2500×3200 mm |
Strukturne karakteristike CNC vertikalnog tokarenja-Alati za glodanje kompozitnih mašina
Vertikalna struktura: vreteno alatne mašine za vertikalno okretanje-glodalice je okomito na radni sto, a radni komad se obično montira na horizontalni radni sto. Ova struktura je pogodna za obradu teških, velikih -oblikovanih i školjkastih- komada obradaka i olakšava uklanjanje strugotine i hlađenje.
Visoko-Precizni sistem prijenosa: alatne mašine za vertikalno okretanje-glodalice koriste visoko-precizne kuglične vijke, linearne vodilice i servo motore kako bi osigurali visoko{3}}precizno pozicioniranje i glatko kretanje.
Kompozitna jedinica za mašinsku obradu: Mašine za vertikalno tokarenje-opremljene su vretenom za okretanje i vretenom za glodanje (ili revolverom sa pogonom), što omogućava istovremene ili -podeljene operacije okretanja i glodanja. Pokretna kupola obično ima više pozicija alata, u koje se mogu smjestiti različiti alati za rezanje kao što su alati za tokarenje, glodalice i bušilice.
CNC sistem: Mašine za vertikalno okretanje{0}}glodalice su opremljene modernim CNC sistemom koji podržava više-upravljanje vezama, omogućavajući realizaciju složenih putanja i procesa obrade.
◆ Povećana efikasnost obrade: kroz kompozitnu obradu, rukovanje obratkom i vrijeme čekanja se smanjuju, skraćujući proizvodni ciklus.
◆ Poboljšan kvalitet obrade: akumulacija grešaka uzrokovana višestrukim stezanjem je smanjena, poboljšavajući točnost obrade radnog komada i kvalitet površine.
◆ Smanjeni troškovi proizvodnje: Smanjena ulaganja u opremu, podni prostor i troškovi rada, poboljšavajući efikasnost proizvodnje.
◆ Visoka fleksibilnost: Promjene alata i parametri obrade mogu se podesiti prema zahtjevima obrade, prilagođavajući se obradi različitih radnih komada.
Technical Highlights
1. Jedno-formiranje: CNC vertikalna glodalica-mašina za struganje omogućava jednokratno-formiranje složenih zakrivljenih površina.
2. Tehnologija rezanja velike-brzine: CNC vertikalna mašina za glodanje-optimizira brzinu vretena i brzinu pomaka, balansirajući efikasnost obrade i kvalitet površine.
3. Modularni dizajn: Vertikalni strug se može konfigurirati sa revolverom, magacinom alata ili modulom za obradu zupčanika kako bi se proširile mogućnosti obrade.
4. Zelena proizvodnja: CNC vertikalna glodalica-mašina za struganje smanjuje potrošnju energije i emisije otpada kroz brzo sečenje i centralizirani sistem podmazivanja.
Područja primjene
1. Proizvodnja automobila: Koristi se za obradu složenih dijelova kao što su automobilski blokovi motora, glave cilindra, radilice i glavčine kotača.
2. Vazduhoplovstvo: Koristi se za obradu visoko{1}}preciznih dijelova kao što su lopatice-aero motora, turbinski diskovi i kućišta.
3. Proizvodnja kalupa: Koristi se za obradu složenih zakrivljenih površina kao što su šupljine kalupa, jezgra i klizači.
4. Energetska oprema: Koristi se za obradu velikih dijelova kao što su glavna osovina vjetroturbina i lopatice plinske turbine.
5. Opće mašine: Koristi se za obradu raznih osovina, diskova, čaura i drugih mehaničkih dijelova.
